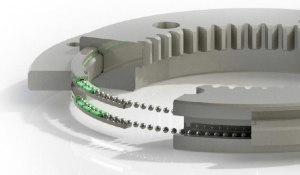

薄型轉盤軸承 Thin Section Slew Ring

顧名思意,就是比一般常規軸承的尺寸輕;薄. 當然,其負載等物理性質也相對比較小.

在現代講究輕,薄,短,小的設計趨向,這類的應用,有越來越受到重視,且日漸增長中.

軸承的內,外圈要能製作更薄更窄更輕,工藝是絕對因素.尤其還要能達到精度的要求,實更不容易.

故往往這類產品單價傾向偏高.

半導體業使用許多KAYDON薄型軸承,都有互通的尺寸.歡迎來函參考比較.

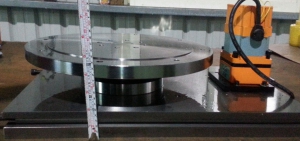

平磨200mm-400mm旋盤

 採用德國Myonic軸承制作的旋盤,同規格的旋盤,其高度可以有效的下降約25%左右.

一般的旋盤是採用主軸式軸承配置,以7系列角接觸軸承為主的安排,故主軸的高度是無法降低的.

因為7系列軸承是球類,點接觸式軸承.故精度易因溫度等因素而走位.對於長時間操作的工作,十分不利.且耐用度亦不足.

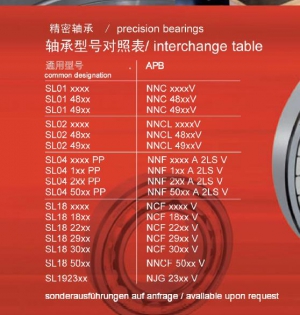

SL滿滾柱軸承對照表

台灣市場使用滿滾柱軸承的需求少.主因在於重工業發展比較不足.

滿滾柱軸承的優點(與同尺寸)比較而言

1. 負載高 (轉速低)

2. 剛性佳 (組裝精準)
