單向離合器:逆止器,超越離合器,定位離合器

德國 RINGSPANN 于1944年創立,並于1956年開始開發單向器產品至今,也是最早開發單向器的廠家之一.

其單向器品種多,規格齊全.茲簡約介紹如下:

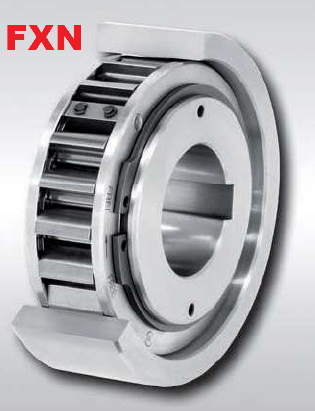

  •  FXN 單向離合器 - 外環干涉安裝,離心非接觸式X系列
  • 內部不帶軸承,使用者必須自行保證離合器內環和外環的同心
  • 當轉速非接觸式運轉的最低轉速時,該離合器不需要任何潤滑;即離合器是免維護的.如在最低轉速下運轉,請使用指定潤滑油.

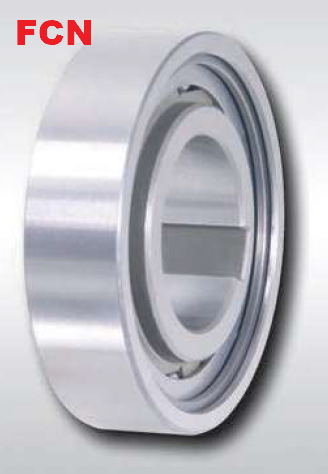

  • FCN...R 單向離合器: 外環干涉安裝,滾柱制動
  • 內部不帶軸承,使用者必須自行保證離合器內環和外環的同心
  • 為了能夠達到表中的制動扭矩,我們建議和外環相配的箱體的直徑為K(型錄的值).箱體的材質應為鋼質或最低灰鐵200型鑄鐵件.

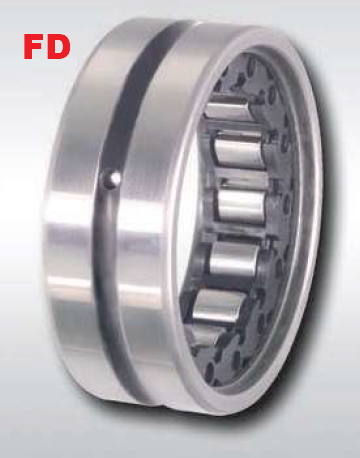

  • FDN 單向離合器: 外環干涉安裝,楔媿制動的結構形式
  • 內部不帶軸承,使用者必須自行保證離合器內環和外環的同心
  • 為了能夠達到表中的制動扭矩,我們建議和外環相配的箱體的直徑為K(型錄的值).箱體的材質應為鋼質或最低灰鐵200型鑄鐵件.

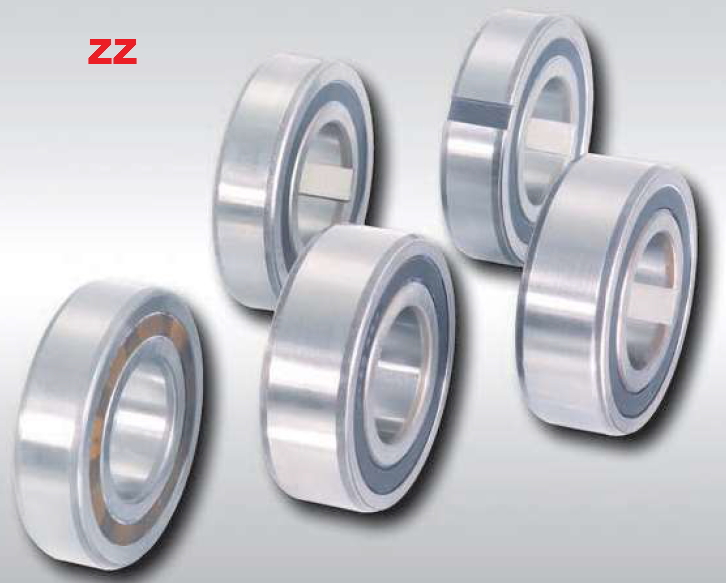

  • ZZ 單向離合器: 同滾珠軸承外形尺寸;外環干涉安裝,楔塊制動,帶軸承支撑
  • 為了能夠達到表中的制動扭矩,我們建議和外環相配的箱體的直徑為K(型錄的值).箱體的材質應為鋼質或最低灰鐵200型鑄鐵件.

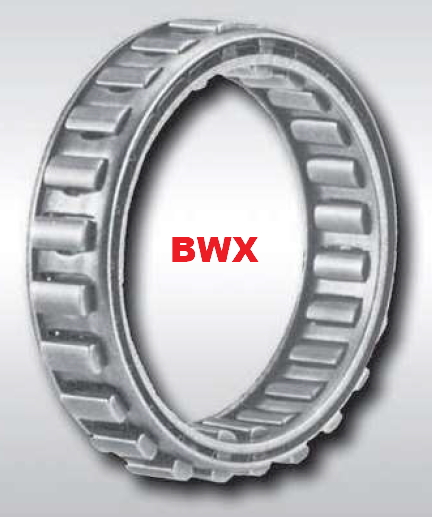

  • BWX 楔塊組: 內外環連接,楔塊制動
  • 楔塊側面可以通過外環軸肩或隔環定位.接觸面不允許退刀槽,倒角和任何影響尺寸B的結構.我們建議在內外環上可以有3mm長度的15度倒角.
